• permette di regolare con precisione la messa a fuoco
• risolve i problemi di back-focusing e front-focusing
• uso efficace dei controlli di microregolazione dell'autofocus della fotocamera
• ultrasottile, può essere trasportato agevolmente
• attacco per treppiede
• CD con istruzioni all'interno della confezione
• progettato e realizzato in Italia

Seguendo pochi semplici passi è possibile ottenere una messa a fuoco precisa e incisiva.

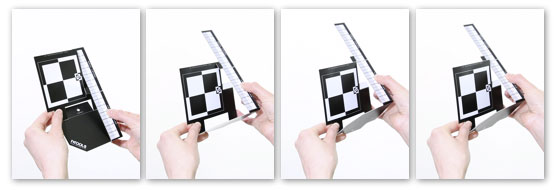

1. Montare AF-TOOL come mostrato in figura, facendo scivolare il dente della scala di riferimento dietro il piano della mira verticale.

2. Posizionare il AF-TOOL alla stessa altezza della fotocamera in corrispondenza dell'asse ottico dell'obiettivo (eventualmente servirsi di un treppiede). Verificare mediante l'uso della funzione live-view l'effettivo allineamento tra il tool e la fotocamera. Il piano della mira con il motivo a scacchi su cui si deve effettuare la messa a fuoco deve essere parallelo al piano focale della fotocamera.

3. Si consiglia di utilizzare il diaframma più aperto disponibile sull'obiettivo, per ottenere la minor profondità di campo ed individuare facilmente il piano effettivo di messa a fuoco lungo la scala di riferimento posta ad una inclinazione di 45° rispetto al target.

4. Utilizzando la messa a fuoco automatica, effettuare il primo scatto ponendo il punto AF sul centro del motivo bianco e nero.

Nel caso si utilizzi un ottica per macro fotografia, utilizzare il piccolo motivo a scacchi a sinistra della scala di riferimento.

5. Ingrandire l'immagine al 100% e verificare l'effettivo piano di messa a fuoco lungo la scala di riferimento. Nell'esempio, il fuoco coincide con 1, un evidente caso di front-focusing.

6. Dal menù della reflex digitale, impostare la correzione voluta (consultare a tal proposito il manuale di istruzioni della reflex). I valori riportati sulla scala di riferimento di AF-TOOL indicano i centimetri reali di front-focusing e back-focusing, ma gli step dei controlli di regolazione del micro fuoco delle varie reflex non sempre corrispondono a centimetri reali. L'unità di misura di questa regolazione dipende dalla lunghezza focale impostata e dalla distanza tra fotocamera e AF-TOOL. Si consiglia di fare qualche esperimento per trovare la giusta compensazione.

7. Mettere nuovamente a fuoco la mira, ed effettuare un nuovo scatto come al punto 4.

8. Ingrandire l'immagine al 100% e verificare l'effettivo piano di messa a fuoco lungo la scala di riferimento. Se, come nell'esempio, la messa a fuoco effettiva coincide con lo zero, l'operazione è conclusa. In caso contrario ripetere i passi 4, 5 e 6.
